Ce qu’il faut retenir : installer un interrupteur simple est une mission DIY valorisante et bien plus accessible qu’il n’y paraît. La réussite tient en deux connexions clés sur le boîtier : le fil de Phase rouge sur la borne L et le retour lampe sur la borne 1. Une logique couleur imparable pour illuminer son intérieur en toute autonomie.
L’idée de manipuler des fils électriques vous freine dans vos envies de rénovation ? Rassurez-vous, apprendre à brancher un interrupteur simple est une étape accessible qui vous permettra de gagner en autonomie sur vos petits chantiers déco. Nous allons démystifier ensemble ce montage pour que vous puissiez réaliser cette installation sans stress et ressentir la fierté d’avoir illuminé la pièce par vos propres moyens.

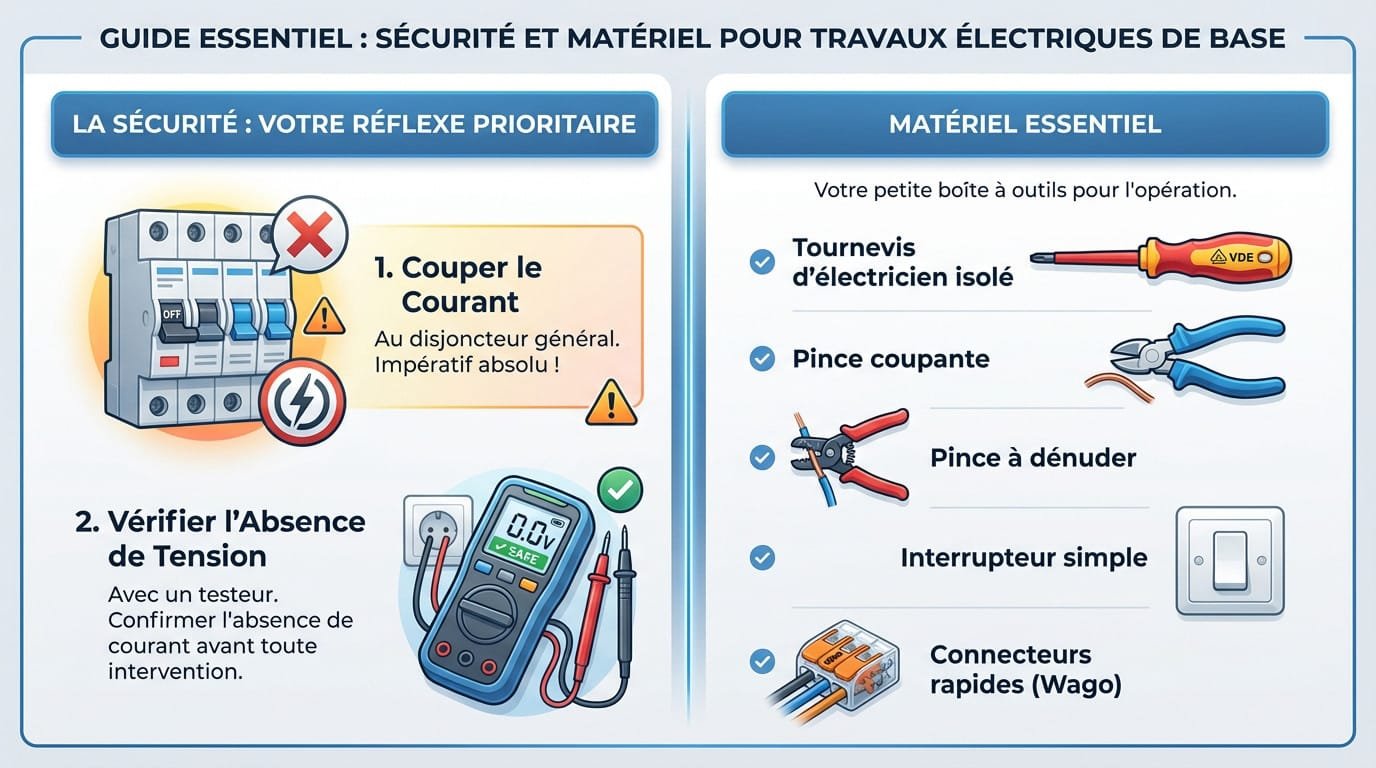

Avant de commencer : la sécurité et le bon matériel
La sécurité, votre premier réflexe (non négociable !)
Pour brancher un interrupteur simple sans danger, la première règle est la sécurité absolue. Avant même de toucher un outil, il faut impérativement couper le courant au disjoncteur général. Ce n’est pas une option, mais un impératif vital. Pas de “je fais vite fait”, c’est le réflexe numéro un.
Une fois le courant coupé, ne vous fiez pas au hasard et assurez-vous que c’est bien le cas avec un testeur de tension (ou VAT). Appliquez simplement les pointes du testeur sur les fils concernés. S’il ne réagit pas, c’est bon, vous pouvez enfin travailler l’esprit tranquille.
Votre petite boîte à outils pour l’opération
Rassurez-vous, pas besoin de l’attirail complet d’un pro pour ce petit projet DIY. Quelques outils bien choisis suffisent amplement pour réussir. Voyez cela exactement comme préparer ses ingrédients sur le plan de travail avant de lancer une recette.
- Un tournevis d’électricien isolé : votre allié principal pour cette mission.
- Une pince coupante pour préparer les fils.
- Une pince à dénuder, pour un geste net et sans abîmer le cuivre.
- L’interrupteur simple et sa jolie plaque de finition.
- Des connecteurs rapides (type Wago), si vous voulez vous simplifier la vie.
Le branchement : décoder les fils et passer à l’action
Tout est sécurisé ? Super. On s’attaque au cœur du sujet. Ne vous laissez pas impressionner par les fils, le code couleur est limpide.
À chaque fil sa couleur et sa mission
Oubliez le méli-mélo apparent, tout suit une logique précise. Pour brancher un interrupteur simple, seuls deux fils nous intéressent vraiment.
| Couleur du fil | Son petit nom | Son rôle |
|---|---|---|
| Rouge (ou marron) | La Phase (L) | Apporte le courant. À brancher sur la borne L. |
| Orange / Violet | Le Retour lampe | Part vers l’ampoule. À brancher sur la borne 1. |
| Bleu | Le Neutre (N) | Ne pas brancher ici. Il file direct à la lampe. |
| Vert et Jaune | La Terre | Ne pas brancher ici. Il sécurise le luminaire. |
Connecter l’interrupteur : le tuto en 3 étapes
Une fois les fils repérés, la connexion devient un vrai jeu d’enfant. Il suffit de placer le bon fil au bon endroit.
- Préparez les fils : Dénudez environ 1 cm sur la Phase (rouge) et le retour (violet). Le cuivre doit être bien net.
- Branchez la Phase : Repérez la borne L. Insérez-y le fil rouge et vissez fermement pour qu’il ne bouge plus.
- Branchez le retour : Connectez le fil violet à la borne 1 (ou 2). Et voilà, c’est terminé !
Les finitions : fixer, tester et voir plus loin
Le plus technique est derrière vous, bravo ! Il ne reste plus qu’à finaliser l’installation et admirer le fruit de votre travail.
Mise en place finale et le test de la victoire 💡
Commencez par repousser délicatement les fils au fond de la boîte d’encastrement. Positionnez le mécanisme de l’interrupteur, puis vissez-le sans forcer. L’ensemble doit être bien droit et stable.
Clipsez ensuite la plaque de finition. C’est le grand moment : retournez au tableau électrique pour remettre le courant. Revenez dans la pièce, appuyez sur l’interrupteur, et profitez de cette lumière installée par vos soins.
Un interrupteur pour plusieurs lumières, c’est possible ?
Vous voulez piloter plusieurs éclairages avec cet interrupteur ? C’est tout à fait possible et très courant pour les salons ou cuisines équipés de spots. Inutile de multiplier les boutons, une seule commande suffit.
La méthode est simple : il suffit de regrouper tous les fils “retour lampe” venant de chaque ampoule dans un connecteur rapide (type Wago). Ensuite, faites partir un unique fil de ce connecteur vers la borne 1 de l’interrupteur.
Et voilà, la lumière fut ! ✨ Vous pouvez être fière : ce petit clic qui illumine la pièce, c’est votre œuvre. Comme quoi, l’électricité n’est pas si sorcière.
Savourez cette satisfaction d’avoir osé faire vous-même. C’est souvent ces petites victoires manuelles qui font le plus de bien au moral. Prête pour le prochain défi déco ?
